Прямофокусная приемная антенна (стандартное параболическое зеркало), опора полуповоротного типа, электропривод.
Высокий коэффициент усиления, низкий уровень боковых лепестков, высокая кроссполяризационная развязка.
Особенности
◆ Прямофокусная приемная антенна (стандартное параболическое зеркало), опора полуповоротного типа, электропривод.
◆ Высокий коэффициент усиления, низкий уровень боковых лепестков, высокая кроссполяризационная развязка.
| Электрические характеристики | C-прием | Ku-прием | |||||
| Частота (ГГц) | 3.7-4.2 | 11.7-12.2 | |||||
| Коэффициент усиления (дБи) | ≥41.5+20lg(f/3.95) | ≥51.3+20lg(f/11.95) | |||||
| КСВН (VSWR) | ≤1.30:1 | ≤1.30:1 | |||||
| Ширина луча (-3 дБ) | ≤1.45° | ≤0.44° | |||||
| Шумовая температура (К, угол места 20°) | ≤44 | ≤55 | |||||
| Тип волноводного фланца | CPR-229G | WR-75 | |||||
| Тип поляризации | Линейная или круговая | Линейная или круговая | |||||
| Кроссполяризационная развязка (дБ) | ≥23 | ||||||
| Коэффициент эллиптичности (дБ) | ≤3.0 | ||||||
| Уровень первого бокового лепестка (дБ) | ≤-14 | ||||||
| Огибающая боковых лепестков | 52-10lg(D/λ)-25lg(θ) (100λ/D)°≤θ≤20° |
32-25lg(θ) 1°≤θ≤20° | |||||
Эксплуатационная устойчивость
| Рабочие ветровые нагрузки | 17-20 м/с | ||||||
| Предельные рабочие ветровые нагрузки | 24-28 м/с | ||||||
| Ветровая нагрузка, не приводящая к разрушению (антенна зафиксирована в зенит) | 32-37 м/с | ||||||
| Температура | -20℃ ~ 55℃ | ||||||
| Влажность | 5% ~ 95% |
Механические характеристики
| Конструкция антенны | Прямофокусная |
| Диапазон регулировки по азимуту | ±170° |
| Тип опоры | Полуповоротного типа |
| Диапазон регулировки по углу места | 5-90° |
| Тип привода | Электропривод |
| Диапазон регулировки поляризации | ±90° |
Технология изготовления
◆ После формовки панели обезжириваются, затем грунтуются цинкохромовым грунтом и окрашиваются белой финишной эмалью.
◆ Стальные конструкции подвергаются пескоструйной обработке с последующим цинкованием напылением, затем грунтуются цинкохромовым грунтом и окрашиваются белой финишной эмалью.
Среднеквадратическое отклонение (RMS) точности поверхности
σ≤0.5 мм
Прямофокусная приемная антенна (стандартное параболическое зеркало), опора полуповоротного типа, электропривод. Высокий коэффициент усиления, низкий уровень боковых лепестков, высокая кроссполяризационная развязка.
Прямофокусная приемная антенна (стандартное параболическое зеркало), опора полуповоротного типа, электропривод. Высокий коэффициент усиления, низкий уровень боковых лепестков, высокая кроссполяризационная развязка.
Кольцевая фокальная антенна, полуповоротная опора, ручная настройка. Профилированные двухзеркальные антенны, высокий КПД, низкий уровень боковых лепестков, высокая кроссполяризационная развязка.
Кольцевая фокальная антенна, одностоечная опора, ручная настройка. Интегрированный облучатель, высокий КПД, низкий уровень боковых лепестков, высокая кроссполяризационная развязка.
Кольцевая фокальная антенна, ферменная опора, электропривод. Профилированные двухзеркальные антенны, высокий КПД, низкий уровень боковых лепестков, высокая кроссполяризационная развязка.

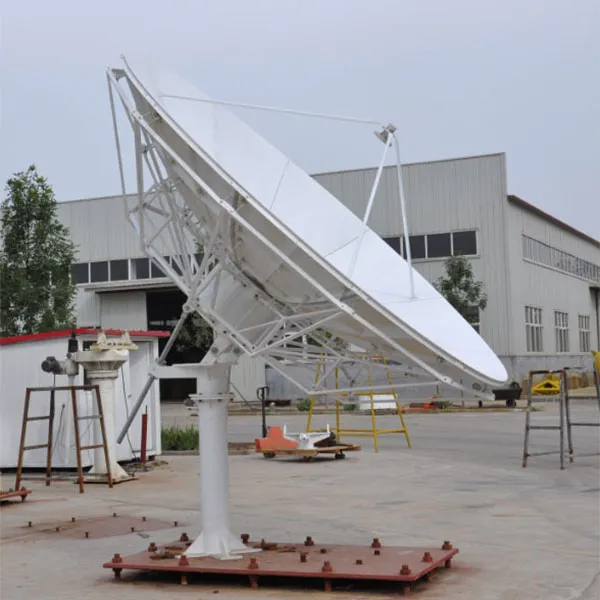

Прямофокусная приемная антенна (стандартное параболическое зеркало), одностоечная опора, ручная настройка. Высокий коэффициент усиления, низкий уровень боковых лепестков, высокая кроссполяризационная развязка.
